ADC—DAC

ADC（Analog-Digital Converter）模拟-数字转换器

ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁。

12位逐次逼近型ADC，1us转换时间

输入电压范围：03.3V，转换结果范围：04095

一一对应的线性关系

18个输入通道，可测量16个外部和2个内部信号源

规则组和注入组两个转换单元

模拟看门狗自动监测输入电压范围

STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道

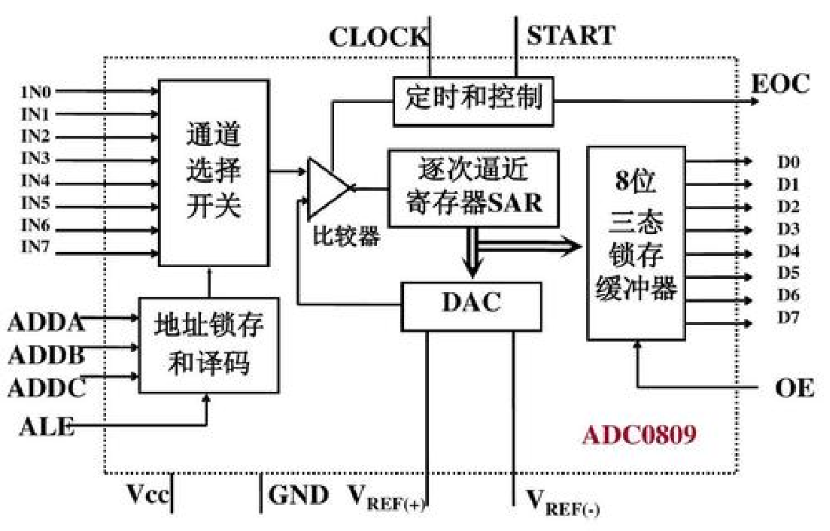

逐次逼近型ADC

从多个输入通道中选择开关输入，再通过逐次逼近将数据传输给DAC

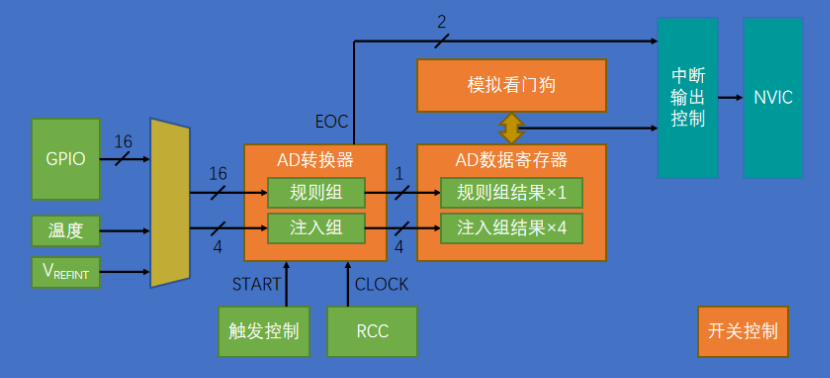

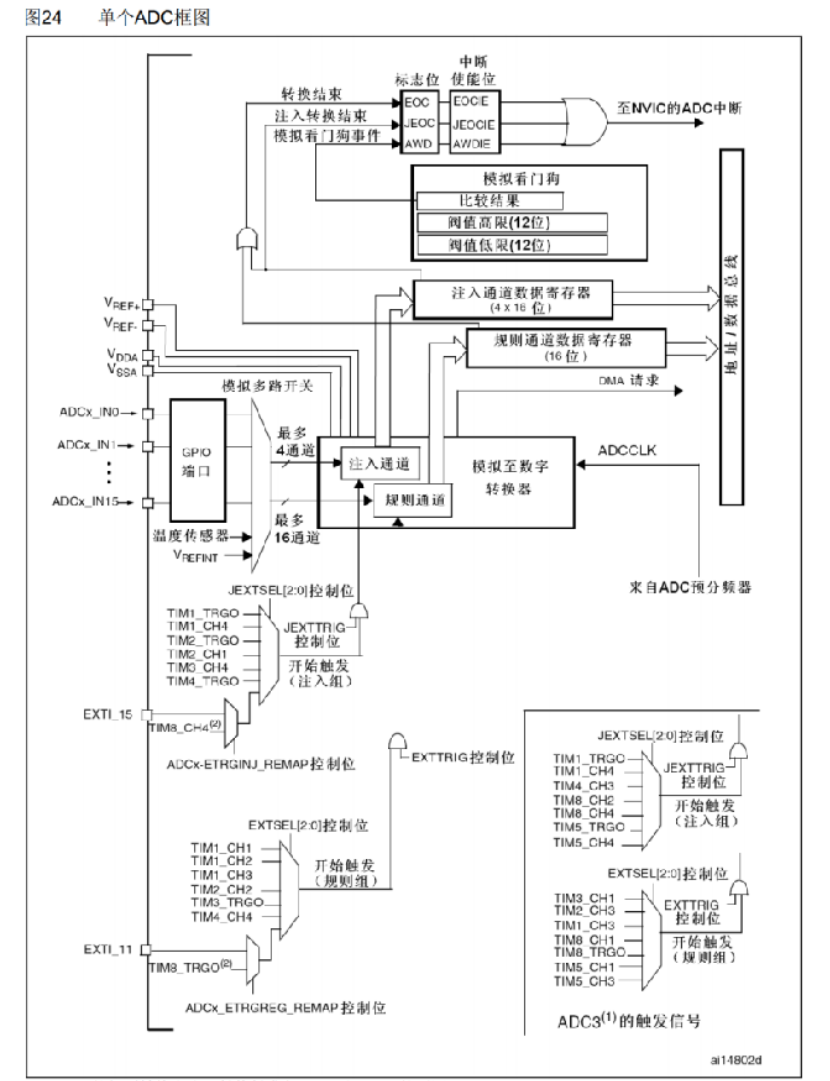

ADC框图

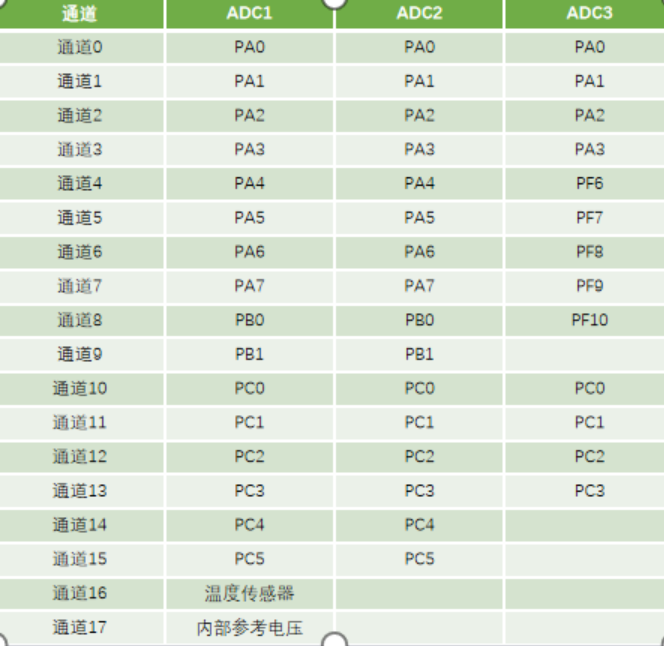

通道

转换模式

（1）单次转换，非扫描模式

（2）单次转换，扫描模式

（3）连续转换，扫描模式

数据对齐

数据全靠右，前面补0.

AD转换的步骤

量化、编码：ADC逐次比较的过程

采样、保持：闭合采样开关，过一段时间再断开。

STM32 ADC的总转换时间为：

TCONV = 采样时间 + 12.5个ADC周期

EOC为1，表示转换已完成，为0，表示转换未完成。

EOC会自动清除标志位，不需手动

代码逻辑

（1）开启RCC时钟，包括ADC与GPIO

配置ADCCLK分频器

（2）把GPIO配置成模拟输入的模式

（3）配置多路开关

（4）配置ADC转换器

单次转换/多次转换

扫描/非扫描

通道个数

触发源

数据对齐

（5）给ADC上电

代码

对APB2的72MHZ时钟选择2,4,6,8分频，输入到ADCCLK

void RCC_ADCCLKConfig(uint32_t RCC_PCLK2);

恢复缺省配置

void ADC_DeInit(ADC_TypeDef* ADCx);

Init初始化

void ADC_Init(ADC_TypeDef*ADCx,ADC_InitTypeDef* ADC_InitStruct);

StructureInit结构体初始化

void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);

给ADC上电

void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);

开启DMA输出信号

void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);

中断输出控制

void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);

复位校准

void ADC_ResetCalibration(ADC_TypeDef* ADCx);

获取复位校准状态

FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);

开始校准

void ADC_StartCalibration(ADC_TypeDef* ADCx);

获取开始校准状态

FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);

ADC软件触发控制

void ADC_SoftwareStartConvCmd(ADC_TypeDef*ADCx, FunctionalState NewState);

判断EOC是否置1，（判断转换是否结束）

FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);

配置间断模式

（1）每隔几个通道中断一次

void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);

（2）是否启用中断模式

void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);

给序列填写通道

void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
//Rank对应规则组里16个序列

ADC获取转换值

uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);

模拟看门狗配置

（1）是否启动看门狗

void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);

（2）配置高低阈值

void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);

（3）配置看门通道

void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);

获取标志位状态

void ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);

清除标志位

void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);

获取中断状态

ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);

清除中断挂起位

void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);

注：要选择模拟输入，AIN模式就是ADC的专属模式

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;

注：结构体初始化的时候要放的是结构体的地址
